専門家の鋭い深さ 1000m の地下のダイヤモンドの穿孔機の装備

専門の設計地図書 Copco の鋭い深さ 1000m のコピーが付いている地下の穿孔機の装備

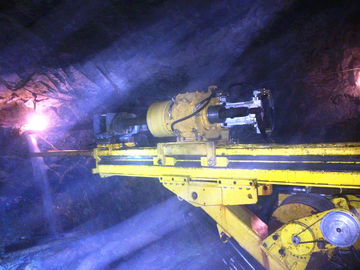

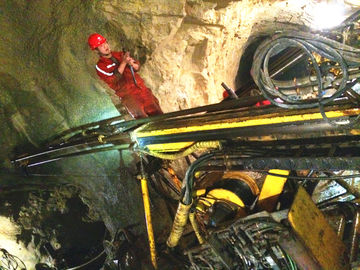

UX1000 は深い穴へ地下のタイプの表面および地下の適用両方のための訓練が可能な鋭い媒体のための穿孔機の装備です。

強いシリンダー主導の供給フレームおよび 75KW （90KW のために任意）パワー・パックと装備されていて、このドリルは率を扱う高いプルバック力、速く鋭い浸透および速い棒を提供します。 ドリルは機械の水力学に動力を与えるのに電動機を（ディーゼルのために任意）使用します。

電源装置

典型的な地下の適用のために合う標準的な電源装置は電気です。 ディーゼル版パワー・パックは特定の適用必要性に従ってまた利用できます。

電力定格...................................... 75KW/1450RPM

主要なポンプ最大流.......................... 160 l/m

主要なポンプ最高圧力.................. 300 棒

ポンプ最大流を..................... 40.5 l/m 整備して下さい

ポンプ最高圧力.............. 300 棒を整備して下さい

............................................... 980Kg を重くして下さい

LxWxH ............................................... 1845x790x1380 mm

供給フレーム

供給の長さ........................ 1800mm の水圧シリンダ。

供給の長さ.......................... 1800 （mm）

供給フレームの長さ............... 2900 （mm）

延長マストの長さ… ...... 2000 年（mm）

供給力........................... 89 （kN）

力............................. 89 を引っ張って下さい（kN）

送り速度.......................... 0.9 （m/s）

ロッド・ホルダー

ロッド・ホルダーは水力で開き、ガス圧力は閉まります。 油圧圧力の損失の場合にはロッド・ホルダーは直ちに閉まります。 ガス圧力は便利に監視することができます。

最高の棒のサイズ........................ 89mm

（顎なしで） .......... 102mm を退屈させて下さい

（カバーなしで） ...... 170mm を退屈させて下さい

軸把握力............... 45kN

軸把握力（TC） ...... 90kN

回転単位

モーター.................... 107cc の可変的な制御

最高の回転（rpm） ........... 1400

最高のトルク（Nm） ........... 1275

内部の直径（mm） ........... 101 を細長くして下さい

チャックで取り付けて下さい（軸把握力（Kn） ........... 150

ワイヤーラインの起重機（装置を水平にする WL と）

容量...................................... 1000m、4.75mm

引っ張って下さい分....................................... 3600 N （完全なドラム）を

引っ張って下さい最高の...................................... 9700 N （空のドラム）を

回線速度分............................ 1.8 m/s （空のドラム）

回線速度最高の........................... 4.8 m/s （完全なドラム）

フラッシュ・ポンプ（任意）

............................................ FMC/AW 1122BCD をタイプして下さい

最大流............................. 140 l/m

最高圧力...................... 70 棒

ドリルの深さ容量

BQ .................................................. 960 の m

NQ ................................................. 760 の m

HQ ................................................. 520 の m

装備の総重量........................... 2100Kg

測定及び重量

働く（mm）輸送（mm）

3600 3800

B 2100 2100

C 2700 2700

D 1000 1000

利点

• 良質の鋭い装置;
• 完全なテクニカル サポートおよびサービス;
• 予備品、用具および消費可能な材料;
• 訓練し、顧問サービス
• 国際的な販売および販売会社代理店;
