| ブランド名: | SINOCOREDRILL |
| モデル番号: | UN1500 |
| Moq: | 該当なし |
| 支払い条件: | LC、T/T |
マストは掘削リグの背骨となります。ダブルアウトロッドオイルシリンダーはマストに直接接続されており、メンテナンスコストを削減しながら、引張・圧縮力が均等に得られます。UN1000掘削リグは、マストの改造なしで上向き掘削が可能です。マストの両側には耐摩耗ストリップが装備されており、長寿命と最小限のメンテナンスコストを保証します。
窒素スプリングホルダーは、油圧開閉と窒素クランプで動作します。窒素オイルシリンダーは最大100万サイクルの優れた耐用年数を誇り、機器のメンテナンス費用を大幅に削減します。チャックとホルダーの統合されたリンケージは、人的ミスによるドリルパイプの落下リスクを排除します。
パワーヘッドは掘削リグのコアを表します。PHD掘削リグは、耐久性を高めるために特大ベアリング設計を採用しています。完全に密閉されたギアボックスは、さまざまな角度での掘削作業を効率的に処理します。B、N、Hドリルパイプの建設要件に合わせて、スリップを迅速に交換できます。チャックはスプリングクランプと油圧リリースを備えており、カプセルチャックに一般的なオイル漏れの懸念を解消します。
| 掘削孔径 | 掘削深度（下向き/水平/上向き） |
|---|---|
| B | 1500m / 1500m / 1000m |
| N | 1100m / 1100m / 600m |
| H | 600m / 600m / 400m |
| パラメータ | 仕様 |
|---|---|
| 掘削角度 | 0-180°全方向 |
| モーター出力 / 回転数 | 90kW / (1450rpm) |
| メインポンプの最大流量 | 188L/min |
| メインポンプの最大圧力 | 30MPa |
| 補助ポンプの最大流量 | 65L/min |
| 補助ポンプの最大圧力 | 24MPa |
| 送りストローク | 1.8m |
| 送り速度 | 0.8m/s |
| 送り力 | 108KN |
| 揚力 | 108KN |
| 駆動方式 | 電動モーター |
| スピンドル貫通穴の内径 | 93mm |
| スピンドル回転数 | 0-1400rpm |
| 最大トルク | 1650Nm |
| ウインチ揚力 | 12KN (空ドラム) 4KN (満ドラム) |
| ロープ容量 | 1300m |
| ロープ速度 | 250m/min (満ドラム) 90m/min (空ドラム) |
| ワイヤロープ径 | 5mm |
| ウインチ作動圧力差 | 20MPa |
| ホルダータイプ | 窒素オイルシリンダー |
| ホルダーの最大貫通穴径 | 170mm (カバー取り外し時) |
| 軸方向クランプ力 | 118KN |
| 泥ポンプの最大圧力 | 10MPa |
| 泥ポンプの最大流量 | 160L/min |
| 掘削リグ全体寸法 (長さ×幅×高さ) | 3800×980×1890mm |
| パワーステーション寸法 (長さ×幅×高さ) | 2080×1100×1660mm |
| 操作プラットフォーム寸法 (長さ×幅×高さ) | 420×700×1100mm |
| ベッド重量 | 1900KG |
| パワービークル重量 | 1100KG |
| 操作プラットフォーム重量 | 80KG |

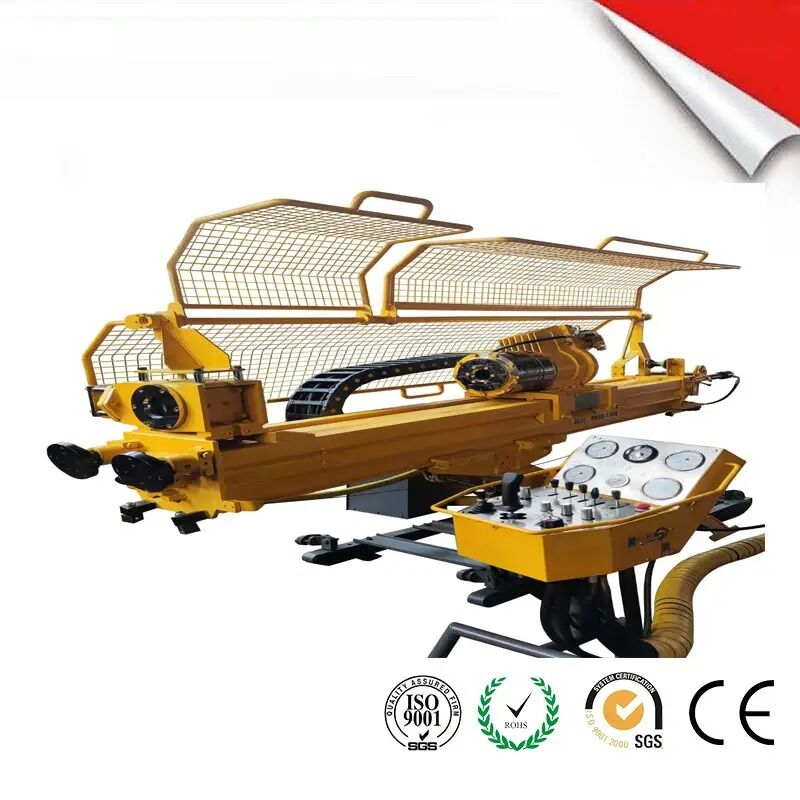

Sinocoredrillの地下コアリグは、先進的で汎用性が高くコンパクトな設計を備えており、地下環境や幅広い用途に最適です。
