| ブランド名: | SINOCOREDRILL |
| モデル番号: | UN1000 |
| Moq: | 該当なし |
| 支払い条件: | LC、T/T |
マストは掘削リグの背骨です。ダブルアウトロッドオイルシリンダーはマストに直接接続されており、メンテナンスコストを削減し、等しい引張力と推力を提供できます。UN1000掘削リグは、マストの改造なしに上向き掘削が可能です。マストの両側には耐摩耗ストリップが装備されており、長寿命と低メンテナンスコストを保証します。
窒素スプリングホルダーは、窒素によって油圧で開閉およびクランプされます。窒素オイルシリンダーの耐用年数は最大100万回に達し、機器のメンテナンスコストを大幅に削減します。チャックとホルダー間のリンケージは、人的ミスによるドリルパイプ落下のリスクを回避できます。
パワートップは掘削リグのコアです。PHD掘削リグは、耐久性を向上させるために特大ベアリング設計を採用しています。ギアボックスは完全に密閉されており、さまざまな角度での掘削作業に容易に対応できます。スリップは迅速に交換でき、B、N、Hドリルパイプの建設要件を満たします。チャックはスプリングでクランプされ、油圧で解放されるため、カプセルチャックのオイル漏れの問題を心配する必要がありません。
| 掘削孔径 | 掘削深度（下向き/水平/上向き） |
|---|---|
| B | 1300m / 1300m / 800m |
| N | 1000m / 1000m / 500m |
| H | 500m / 500m / 300m |
| 掘削角度 | 0-180°全方向 |
| モーター出力/速度 | 75kW / (1450rpm) |
| 主ポンプの最大流量 | 145L/min |
| 主ポンプの最大圧力 | 30MPa |
| 補助ポンプの最大流量 | 65L/min |
| 補助ポンプの最大圧力 | 24MPa |
| 送りストローク | 1.8m |
| 送り速度 | 0.8m/s |
| 送り力 | 108KN |
| 揚力 | 108KN |
| 駆動方式 | 電動モーター |
| スピンドル貫通孔の内径 | 93mm |
| スピンドル速度 | 0-1400rpm |
| 最大トルク | 1650Nm |
| ウインチ揚力 | 12KN (空ドラム) 4KN (満ドラム) |
| ロープ容量 | 1300m |
| ロープ速度 | 250m/min (満ドラム) 90m/min (空ドラム) |
| ワイヤーロープ径 | 5mm |
| ウインチ作動圧力差 | 20MPa |
| ホルダータイプ | 窒素オイルシリンダー |
| ホルダーの最大貫通孔径 | 170 (カバー取り外し時) |
| 軸方向クランプ力 | 118KN |
| 泥ポンプの最大圧力 | 10MPa |
| 泥ポンプの最大流量 | 160L/min |
| 掘削リグ全体寸法 (長さ×幅×高さ) | 3800×980×1890mm |
| パワーステーション寸法 (長さ×幅×高さ) | 2080×1100×1660mm |
| 操作プラットフォーム寸法 (長さ×幅×高さ) | 420×700×1100mm |
| ベッド重量 | 1900KG |
| パワービークル重量 | 1100KG |
| 操作プラットフォーム重量 | 80KG |

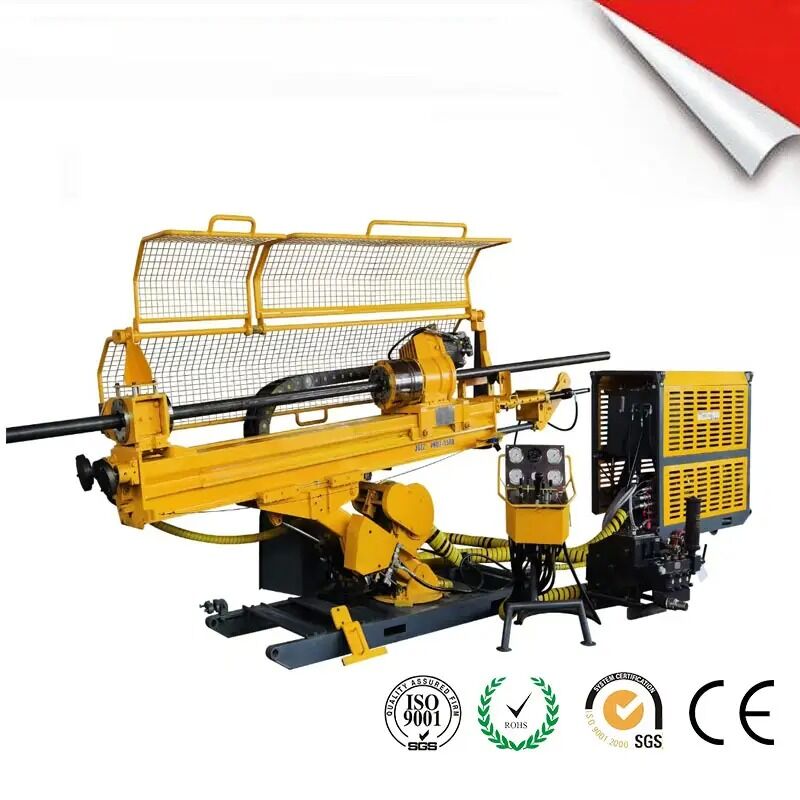

Sinocoredrill の地下コアリグは、先進的で汎用性が高くコンパクトな設計であり、地下環境や幅広い用途に最適です。
