| ブランド名: | SINOCOREDRILL |
| モデル番号: | UN1000 |
| Moq: | 該当なし |
| Payment Terms: | LC、T/T |

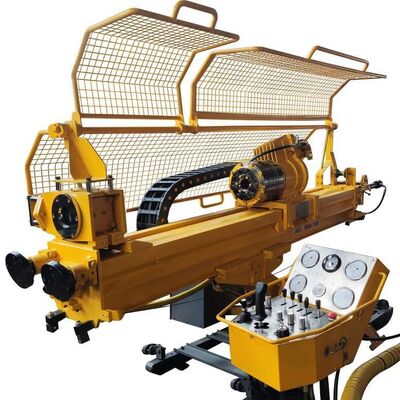

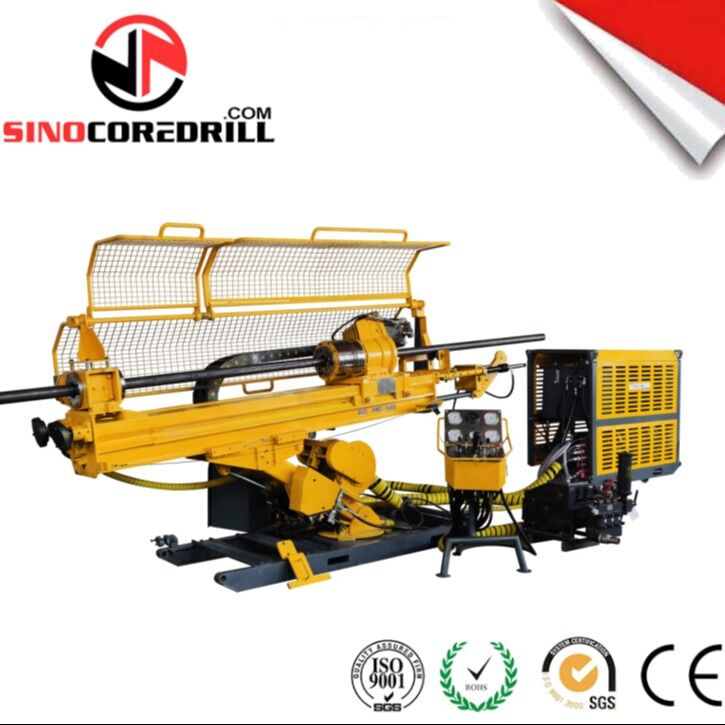

NQ 1000M UN1000 地下コア掘削リグ 最大トルク1650Nm
SINOCOREDRILLのUN1000トンネルコア掘削リグは、輸入トンネル掘削装置の優れた代替品として設計された、高度で信頼性の高い油圧掘削システムです。地下トンネルと地表探査の両方のために設計されたUN1000は、コア探査、換気掘削、排水ボーリング、グラウト作業、多角度地質調査など、幅広い掘削用途に対応できます。
最先端の油圧制御技術とオペレーターフレンドリーな設計により、UN1000は掘削効率を大幅に向上させ、運用リスクを軽減し、機器の寿命を延ばします。強力で耐久性があり、費用対効果の高いトンネル掘削装置を求める請負業者にとって理想的な選択肢です。
UN1000は、同期されたパワーヘッドチャックとロッドホルダーを統合し、完全に連携した操作を保証し、人為的ミスによるドリルパイプ落下事故を排除します。
単一の操作ハンドルにより、オペレーターは簡単に以下を完了できます:
ねじ込み
ねじ外し
急速送り
急速後退
このシステムには、ねじ込みとねじ外し中にドリルロッドのねじを保護するための自動フローティング機構が装備されており、ロッドの消費コストを大幅に削減します。
さまざまな地下掘削のニーズに対応するために、UN1000は3つの連携操作モードを備えています:
掘削モード
ロッド送りモード
ロッド回収モード
3つのモードすべてが、パワーヘッドチャックとロッドホルダー間の自動協調を実現し、作業効率を効果的に2倍にし、狭いトンネル環境での安全性を向上させます。
UN1000のメイン油圧シリンダーは、押し込みと引き込みの両方向に圧力を加え、以下に適しています:
高度に破砕された地盤
圧迫岩盤
上向きおよび下向きの角度掘削
長孔の安定性
単方向の圧力調整に依存する従来の掘削リグとは異なり、UN1000は複雑な加重手順を排除し、オペレーターの作業負荷を軽減し、建設効率を向上させます。
その小さな設置面積とロープロファイル構造により、リグは狭いトンネル内でも安全に操作でき、高い掘削トルクと安定性を維持できます。
ドリルパイプの事故を防止し、操作の安全性を向上させます。
オペレーターのトレーニング要件を大幅に削減し、一貫したパフォーマンスを保証します。
ダブルアウトロッド油圧シリンダーは以下を提供します:
等しい引張/押込力
振動の低減
長いマスト寿命
低いメンテナンスコスト
窒素スプリングホルダーは最大1,000,000サイクルの耐用年数を誇り、サービスコストを削減し、信頼性の高い長期的なパフォーマンスを保証します。
拡大されたベアリング設計
完全密閉型ギアボックス
多角度掘削に対応
B、N、Hシリーズのドリルロッドに対応し、クイックチェンジスリップ付き
機械的な安全ネット、複数の電子保護、人間工学に基づいた制御レイアウトを備えており、地下建設中のオペレーターの安全を確保します。
仕様パラメータ：
| B掘削能力 | 1300m下方/1300m水平/800m上方 |
| N掘削能力 | 1000m下方/1000m水平/500m上方 |
| H掘削能力 | 500m下方/500m水平/300m上方 |
| 掘削角度 | 0-180°全方向 |
| 電動モーター出力/ RPM | 75kW（1450r/min） |
| メインポンプ最大流量 | 145L/min |
| メインポンプ最大圧力 | 30MPa |
| サービスポンプ最大流量 | 65L/min |
| サービスポンプ最大圧力 | 24MPa |
| 送り長さ | 1.8m |
| 送り速度 | 0.8m/s |
| 送り力 | 108kN |
| 引張力 | 108kN |
| 駆動モード | 電動モーター |
| スピンドル穴径 | 93mm |
| スピンドル速度 | 0-1400r/min |
| 最大トルク | 1650Nm |
| ウインチ揚力 | 12kN（無負荷）/4kN（全負荷） |
| ロープ容量 | 1300m |
| ロープ速度 | 250m/min（全負荷）/90m/min（無負荷） |
| ロープ径 | 5mm |
| ウインチ作動圧力差 | 20MPa |
| ロッドホルダータイプ | 窒素シリンダー |
| ロッドホルダー最大穴径 | 170（キャップなし） |
| 軸方向保持力 | 118kN |
| マッドポンプ最大圧力 | 10MPa |
| マッドポンプ最大流量 | 160L/min |
| 掘削リグ寸法（L×W×H） | 3800×980×1890mm |
| パワーユニット寸法（L×W×H） | 2080×1100×1660mm |
| 制御ユニット寸法（L×W×H） | 420×700×1100mm |
| 掘削リグ本体重量 | 1900kg |
| パワーユニット重量 | 1100kg |
| 制御ユニット重量 | 80kg |
同等以上の性能を持つ輸入トンネル掘削リグを代替
高い信頼性と低いメンテナンスコスト
狭いトンネルと過酷な地質条件向けに特別に設計
機械的および油圧保護システムによる安全性の向上
完全なアフターサービス、純正スペアパーツ、グローバルサービス
