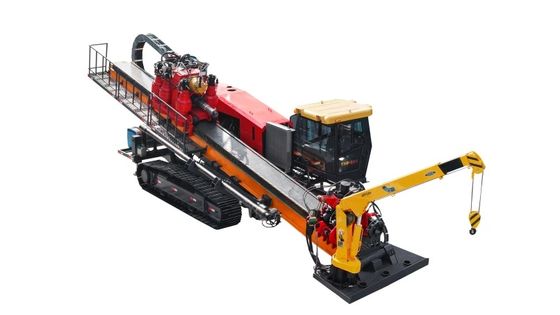

リアルタイムモニタリングの水平方向ドリルリグと 280T スマートオペレーティングキャビン

リアルタイムモニタリングの水平方向ドリルリグと 280T スマートオペレーティングキャビン

製品概要:

国立第3段階対応390kWのウェイチャイターボ充電型コモンレールディーゼルエンジンが530馬力を供給. -40°Cから50°Cまでの極端な条件で安定した性能を維持する.液圧システムは,閉ざされた+開いた二回路の知的な負荷分配システムを使用します.複雑な条件下での推進,収縮,回転の最適性能を保証する.推力とプルバックシステムには280トンの6段階のギア・ラックドライブと3段階の調整可能なトランスミッションがありますレーン付きのシャーシは 30°の傾斜を簡単に征服する 旋回システムは6万Nm超高トルクと2万5千Nmの高速収縮モードを提供します"単行通路掘削"の効率化7万Nmのマークアップトルクと14万Nmのブレイクトルクで 40秒で棒の変化を加速します乗用クレーン10以上のデータポイントのリアルタイムモニタリングを備えたスマート操作キャビンは,2つの制御 (ワイヤライン+マニュアル) 緊急ウォーキングシステム視野が広がる, 安全性と運用効率が優先される.

典型的な用途:

• 都市と農村における通信ケーブルの設置

• 道路や川の下のガス・水道管路

• 交通渋滞のある地域における電源管の設置

• 中期都市インフラプロジェクト

選択可能な設定:

• 異なる長さや直径のドリル棒

• 操作者のキャビンをカスタマイズできる

• GPSベースの追跡システム

• 機内混合と泥リサイクルシステム

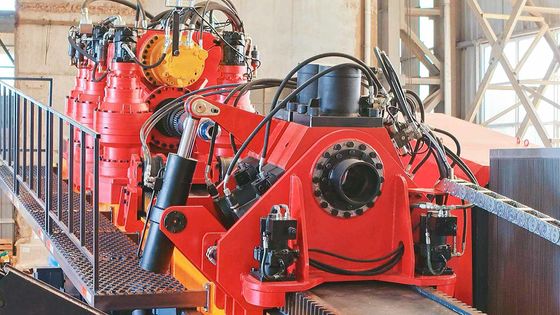

押す/引くドライブ

最大押す/引く能力: 6ギア,280トン

押す/引くシステム:ラックとピニオン

4 ギア運転 3 ステップマイスの調整可能

Iギア: 8m/min

II 速度は: 18 m/min

速度は30m/min

ローテーション

回転システム:ギア駆動, 2ステップマイナス速度調節

マックス.回転トルク

Iギア: 60000Nm @ 40r/min

II ギア: 25000Nm @ 100r/min

エンジンパワー

メーカー:Weichai Power Co.,Ltd.

定数値:390kw/2100r/min

動作条件: 押す/引く,回転は上記の最大性能指数を満たすことができる.

水力系

ローータリープッシュ・プル閉ざされたシステム,補助回路はオープンロードセンシングシステムを採用します.

手術室

主機付き作業台に組み込まれた2人乗りの操作室

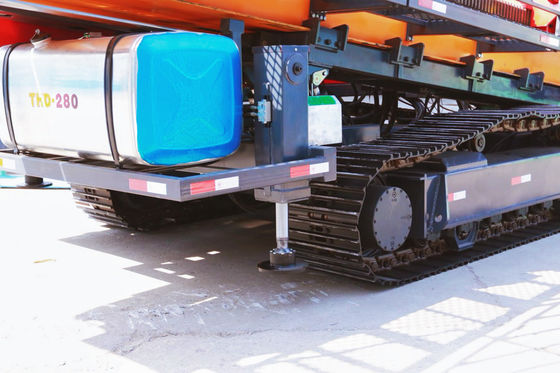

クローラー

カタツムリチェーンレールの形

クローバーの登り角: 25度

クローバー 移動速度 2.5km / h

マスト

マストの溶接タイプ構造,マストは,マシンの便利のために前に上昇することができます

マストの突入角: 8°~16°

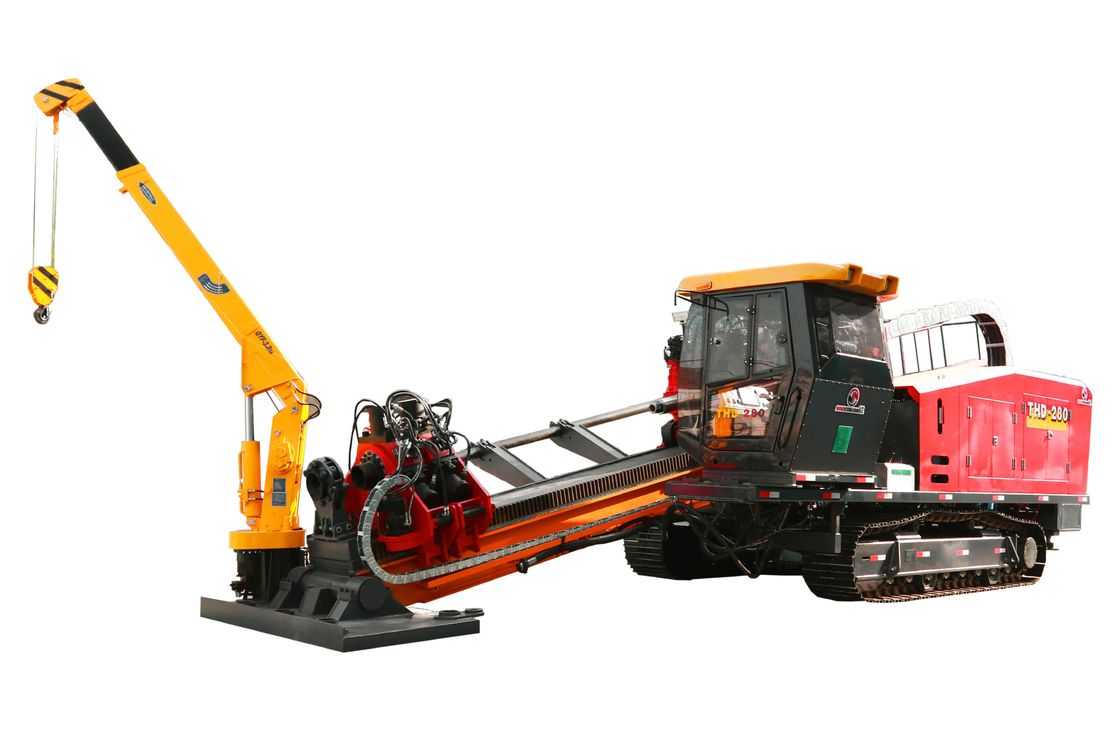

クレーン

3T直腕クレーン 半径6m

掘削棒

6mまでの穴管の長さ,直径127mmスクリューNC50,アダプターのOD:165から168mm

足のクランプ:

足のクランプ: 調整可能な距離,正確で安定し信頼性の高い鎖

鎖は自動的に中心化し,鎖を保持します

マックス トーク 70000Nm

最大 ブレーキトルク: 140000Nm

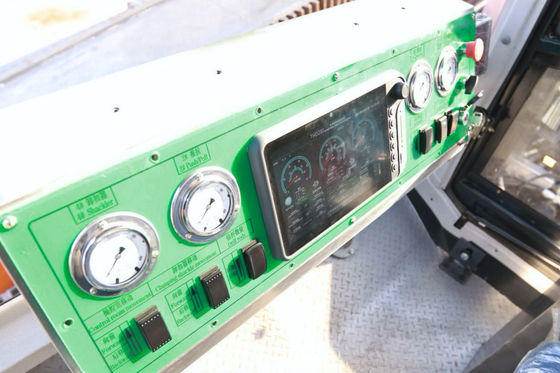

アクセサリー: 圧力,流量,速度,その他の10以上のデータが直接手術室で示され,アプリケーション状況を分析し判断することが簡単です.

主機重量:34 トン

サイズ:12.5mX3.15mX3.3m
