| モデル: | Cummins 6CTA （充満水は冷却し、ターボチャージ） | 変位: | 8.3L （2.19米国のガロン） |
|---|---|---|---|
| 力: | 178kW （240HP） | 評価されるRPM （出荷時設定）: | 2200rpm |
| 回転モーター: | 二重油圧モーター-可変的な、リバーシブル メーカー:SAUER-DANFOSS | 重量: | 14500のKg （31973のlb） |
| 輸送次元（L × Wの×H）: | 5900×2240×2500mm （232.3×88.1×98.4インチ） | ||
| ハイライト: | 完全な油圧ダイヤモンドのコア試すいの装備,178kWダイヤモンドのコア試すいの装備,2200rpmコア試すいの装備 |
||

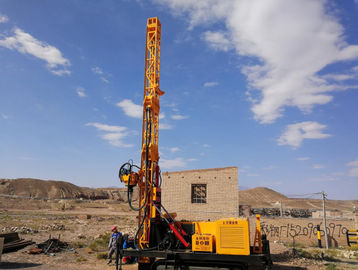

完全な油圧ダイヤモンドの中心の装備の地質のあく装置
油圧地下のコア試すいの装備はまた表面の芯を取る、鉄道工学、トンネルを掘る、構造および水保護のプロジェクトで探検する鉱山の為にドリル孔のために適しているそれらできる使用。本当にそれの優秀な、信頼できる性能によってたくさん寄与されて。
I.装備の主な特長:
1. 油ポンプは回るためにモーターをタレットなしで働く水圧シリンダ運転する。
2. 回転のコア試すい機械システム、ポンプでくみ、締め金で止める流体駆動に供給は頼る;あなたの鋭い仕事を競争相手より滑らかにさせる;
3. 速く鋭い速度はコラムによって仕事のトンネルで打った適用の可能性をあらゆる角度からのドリル孔をできる;
4. Vガイドによって、装備は主軸についての最も高いconcentrivityを提供する;
5. 維持、修理、分解、取付けおよび動きに容易。
すべての油圧地下のコア試すいの装備は電源装置、本体、コントロール パネル、回転単位、ロッド・ホルダーおよび泥ポンプで構成される。
II. HYDX-6の主要なパフォーマンス パラメータ
これらのテーブルの図は、分野の経験に基づいて計算され、適度に期待されるかもしれない。実際の鋭い容量は内部把握用具によって決まり、条件、訓練技術および装置は使用した。
| ディーゼル機関 | モデル | Cummins 6CTA （充満水は冷却し、ターボチャージ） |
| 変位 | 8.3L （2.19米国のガロン） | |
| 力 | 178kW （240HP） | |
| 評価されるRPM （出荷時設定） | 2200rpm | |
| 鋭い容量 | BQの油圧ダイヤモンドの中心の装備 | 2000のm （6560フィート） |
| NQ | 1600のm （5248フィート） | |
| HQ | 1300のm （4264フィート） | |
| PQの油圧ダイヤモンドの中心の装備 | 1000のm （3280フィート） | |
| 回転モーター | 二重油圧モーター-可変的な、リバーシブル メーカー:SAUER-DANFOSS | |
| RPM | 2つの転位のSteplessの変更0-1100 RPM | |
| 油圧ダイヤモンドの中心の装備の比率 | 第1 8.776:1第2の2.716:1 | |
| ヘッド オープナ | 横に油圧ドライブとの方法を滑らせること | |
| ドリルの頭部 | 油圧チャック（PQ） | 水力で、締め金で止めるディスクばね開けられて普通Cはタイプ軸222 400 Nの収容力を閉めた |
| 最高。トルク | 6400 N·m （4717のlbf·ft） | |
| 把握直径 | 121のmm （4.76インチ） | |
| 最高。紡錘の持ち上がる容量 | 220 kN （49456のlbf） | |
| 最高。供給力 | 110 kN （24728のlbf） | |
| 第一次ポンプ | 油圧ポンプ:回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。システムを感じていて負荷が。 | メーカー:DANFOSS第1ポンプ:31.5MPa第2ポンプの200LPM:28MPa第3ポンプの120LPM:16MPaの102のLPM |
| 油圧タンク | 容量 | 420のL （111の米国のガロン） |
| 高く上げる速度（単一ワイヤー）を | 38-70m/min （裸ドラム） | |
| 本管の容量 | 高く上げる力（単一ワイヤー）を | 120kN （26976のlbf） |
| 起重機 | 鋼線の直径 | 22のmm （0.86インチ） |
| 鋼線の長さ | 50のm （164フィート） | |
| ワイヤーラインの起重機の容量 | 高く上げる力（単一ワイヤー）を | 15 kN （3372のlbf） （裸ドラム） |
| 鋼線の直径 | 6つのmm （0.24インチ） | |
| 鋼線の長さ | 2000のm （6560フィート） | |
| マストの高さ | 11のm （36フィート） | |
| 角度を調節するマスト | 0°-90° | |
| 油圧ダイヤモンドの中心の装備のあく角度 | 90ºverticalに横の45º | |
| マスト | 供給の打撃 | 3800 mm （150インチ） |
| 滑りの打撃 | 1500のmm （59インチ） | |
| 供給の引き | 22000kg （48510のlb） | |
| 供給推圧 | 11000kg （24255のlb） | |
| 棒の引き | 3mか6m （9.84feetか19.68feet） | |
| タイプ | 交換ポンプTriplexプランジャー | |
| モデル | BW320 | |
| 泥ポンプ | 打撃 | 110mm （4.3インチ） |
| 出力容積 | 320,230,165,118のL /min （84.5、61、44、31の米国のガロン/分） | |
| 排出圧力 | 4.0、5.0、6.0、8.0 Mpa （580、725、870、1160のpsi） | |
| フィート クランプ | 規模を締め金で止めること | 穴Ф154mm （6.06インチ）を通した55.5-117.5 mm （2.19-4.63インチ） |
| 重量 | 14500のKg （31973のlb） | |
| 他 | 輸送次元（L × Wの×H） | 5900×2240×2500mm （232.3×88.1×98.4インチ） |
| 輸送の方法 | 鋼鉄クローラー |
