商品の詳細:
|
| 製品名: | HDD の鋭い用具 | タイプ: | HDD のドリル棒 |
|---|---|---|---|
| 素材: | 上海宝鋼集団公司 | 使い方: | 横の方向鋭い機械のためのドリル管 |
| グレード: | R780、G105 および S135 | 特長: | 耐久力のある/高く疲労強さ |
| ハイライト: | 水平方向掘削ツール,ノーディグツール |
||

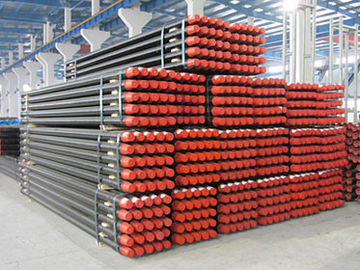

HDD の鋭い用具- HDD のドリル棒は/管 R780、G105 および S135 等級を造りました
HDD のドリル棒/管は一つを造りました
そのような構造は構造プロセスの間に抵抗をそのドリルの表面減らすように設計されています。
使用法: 横の方向鋭い機械のためのドリル管。
材料: 上海宝鋼集団公司（中国の最もよい継ぎ目が無い鋼鉄管の製造者）
等級: R780、G105 および S135。
糸: Vermeer、溝の魔法使い、場合、アメリカのオーガーおよび他の中国 HDD は製造します。 Drillto のような、DW/TXS、Goodeng、Hanlyma、XCMG 等。
利点:
A: Ablity
2009 年から、私達はまた Vermeer 中国に OEM サービスを、今私達持っています溝の魔法使いのアジアの代理店との協同を提供します。 私達にまた多くのの関係が主要な HDD が製造する中国あります。
B: 質
1、中国の 1 だけドリル棒の全身のための熱処理をする。 私達の特別な設計熱処理ラインは中国の Vermeer によって非常に評価されます。
2 の中国の優秀な鍛造材の技術。
3、機械特性を改良するための二重肩を採用します。
技術的な変数:
| 等級 | 降伏強さ | 引張強さ | 延長率 | 影響力 Akv J | ||||
| 分 | 最高 | 分 | 分 | 10×10 | ||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | % | （- 20°C） | |
| G105 | 105,000 | 724 | 135,000 | 931 | 115,000 | 793 | 15 | ≥68 |
| S135 | 135,000 | 931 | 165,000 | 1138 | 145,000 | 1000 | 13 | ≥54 |
| 場合 HDD 機械のための造られたドリル管の指定 |
| 装備のモデル | 関係 | 鋭い管の次元 | 和らげ、癒やすこと | 最低の曲げ半径 | 最高のトルク | ||||
| 管の OD | 壁厚さ | 接合箇所の OD | 働き長さ | 重量 | |||||
| （mm） | （mm） | （mm） | （m） | （kg） | 等級 | （m） | Nm | ||
| 場合 6030 | 場合 | 60.3 | 7.5 | 66.7 | 3.048 | 35 | S135 | 33 | 6300 |
| 中国のブランド HDD 機械のための造られたドリル管の指定 |
| サイズ | 関係 | 鋭い管の次元 | 和らげ、癒やすこと | 最低の曲げ半径 | 最高のトルク | ||||
| 管の OD | 壁厚さ | 接合箇所 /upset の OD | 働き長さ | 重量 | |||||
| （mm） | （mm） | （mm） | （mm） | （kg） | 等級 | （m） | Nm | ||
| 50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 年 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 66.7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 （DH23） | 73 | 7.5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 （2 3/8IF） | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 （2 7/8IF） | 89 | 10 | 104.8 | 4500 | 100 | S135 | 72 |
24000 |
| Vermeer HDD 機械のための造られたドリル管の指定 |
| 装備のモデル | 関係 | 鋭い管の次元 | 和らげ、癒やすこと | 最低の曲げ半径 | 最高のトルク | ||||
| 管の OD | 壁厚さ | 接合箇所 /upset の OD | 働き長さ | 重量 | |||||
| （mm） | （mm） | （mm） | （mm） | （kg） | 等級 | （m） | Nm | ||
| D7×11、D9X13 | Firestick 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 年 |
| D10X14、D10X15 | Firestick 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 年 |
| D16×20、D18×22 | Firestick 1 | 48 | 6.5 | 54 | 3048 | 23.5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60.3 | 7.5 | 66.7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44、D36×50 | Firestick 1 または 2 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44、D36×50 | Firestick 1 または 2 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60.3 | 7.5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66.7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11.5 | 111.5 | 6096 | 150 | S135 | 80 | 27000 |
| 溝の魔法使い HDD 機械のための造られたドリル管の指定 |
| 装備のモデル | 関係 | 鋭い管の次元 | 和らげ、癒やすこと | 最低の曲げ半径 | 最高のトルク | ||||
| 管の OD |
壁厚さ （mm） |
接合箇所 /upset の OD | 働き長さ | 重量 | |||||
| （mm） | （mm） | （mm） | （m） | （kg） | 等級 | （m） | Nm | ||
| JT820/920 | DW | 42 | 6.5 | 50.8 | 2 | 13 | S135 | 26 | 2000 年 |
| JT920L | DW | 42 | 6.5 | 50.8 | 3 | 21 | S135 | 26 | 2000 年 |
| JT1720 /1720M1 | DW | 52 | 6.5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7.5 | 66.7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7.5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82.5 | 4.5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4.5 | 84 | S135 | 65 | 18000 |
| JT7020 /8020 | DW | 89 | 10 | 101.6 | 4.5 | 100 | S135 | 72 | 24000 |
|
注目: 私達はすべての溝の魔法使い HDD 機械のために互換性がある造られた一つのドリル棒を製造します |
