商品の詳細:
|
| BRQ/BQ: | 1500M | NRQ/NQ/NQ2: | 1300M |
|---|---|---|---|
| HRQ/HQ: | 1000 M | PHD/PQ: | 680M |
| 索引車の標準単位: | Cummins 6CTA8.3-C195 | 2,500 の RPM の力（最高）: | 145 kw |
| トルクおよび RPM の評価: | 4650N.m | 重量: | 10000 の Kg |
| 交通機関次元（LxWxH: | 6250 × 2220の× 2730のmm | ||
| ハイライト: | 油圧掘削装置,コアドリルリグ |
||

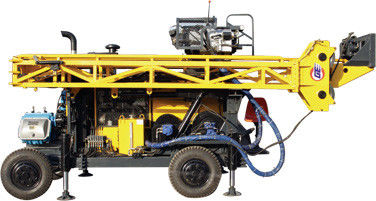

HWLの鋭い深さ1000mの車輪のタイプ油圧コア試すい機械
完全な油圧穿孔機の装備がそれ進む5C新しいモデルは同じ親切な装置の参照の技術の車輪のトレーラーの国内外で典型的な油圧掘削装置、です。掘削装置に適度な設計および優秀な性能があります。それは維持管理のために容易です。
掘削装置は完全な油圧運転をの道タイプ タイヤ採用します従ってそれは車輪のトレーラーの典型的な油圧掘削装置です。ドリルの頭部は二段変速式機械ギヤ転位の機能、高度および単純構造が付いているstepless速度の変更の可変的なモーターによって運転されます。ドリルの頭部は鎖と空の紡錘およびオイル シリンダーを接続するシステムと与えられ、運転されます。1つのある特定の間隔を動かすオイル シリンダーのピストン棒がドリル ヘッド移動間隔を倍増すれば、システムに機能があります。マストは低い重心および全面的な単位のよい安定性のドリル孔のために角度0から90の程度の範囲の内で調節できます。装備は素晴らしい視野および広くおよび快適な作動状態をオペレータに与えます。装備は全面的な構造をかなり見、方向づけられる人々の設計思考を具体化します。
（1）信頼できる性能
重大な付属装置を、ディーゼル機関国際的に購入することの指針に基づいていて、油圧ポンプ、主要な弁、モーター、クローラー減力剤および主油圧予備品はすべて国内外で採用された有名なブランド プロダクトです。
（2）高性能の車輪のトレーラーの油圧掘削装置
大きいトルク、によって高い発電の単位の割振りはと適度な構造の設計および高度操作方法およびすべてのドリル棒の長さ6メートル（19.7フィート）のこれら掘削装置の高い操作および性能の効率を保証します。
（3）環境保護
ディーゼル機関のより低い汚す放出によって、専門の雑音低下設計は、掘削装置都市操作および性能のために十分に適しています。
（4）車輪のトレーラーの省エネ油圧掘削装置
高度の負荷敏感な制御技法を採用して、掘削装置は低レベルにパワー消費量および熱生成を減らしました。容易の優雅な輪郭、密集した構造、信頼できる性能および操作によって、それは現在の国内市場の完全な油圧穿孔機の装備で選ばれるべき優先順位装置です。
1. 主要な油圧ポンプ、弁およびモーターはすべて有名な国際的なブランドから採用されます。
2. バソリスはタイヤ デッサン（回転装置と）または油圧サポート装置が装備されている鋼鉄トラックに（任意）分けられます。
3. 貯え、運ぶために折ることができる完全な油圧掘削装置の採用された油圧動力を与えられた上昇のマスト/接地機能と。
4. 油圧装置は高位置操作のプラットホームおよび開口部操作のプラットホームとの負荷感度制御を採用しました。
5. 紡錘の芯を取る装備力の頭部の供給は長距離供給システムが付いている二重速度の運転装置を採用します。
6. 力のヘッド回転は2つの等級の変速機および油圧stepless速度の変更と運転する単一モーターを採用します。
7. 穿孔機の装備の開口部は油圧ホールダー、セントラライザーが装備されています。
| ディーゼル機関 | モデル | Cummins 6CTA8.3-C195 （および冷却される充満水ターボチャージ） |
| 変位 | 8.3L （2.19米国のガロン） | |
| 力 | 145kW （195HP） | |
| 評価されるRPM （出荷時設定） | 2200rpm | |
| 鋭い容量 | BQ | 1500のm （4920フィート） |
| NQ | 1300のm （4264フィート） | |
| HQ | 1000のm （3280フィート） | |
| PQ | 680のm （2230フィート） | |
| ドリルの頭部 | 回転モーター | 可変的な二重油圧モーター–およびリバーシブル メーカー:SAUER-DANFOSS |
| RPM | 2つの転位のSteplessの変更0-1145 RPM | |
| 比率 | 第1 8.776:1第2の2.716:1 | |
| ヘッド オープナ | 横に油圧ドライブとの方法を滑らせること | |
| 油圧チャック（PQ） | 水力で、締め金で止めるディスクばね開けられる普通閉鎖したタイプ軸222 400 Nの収容力 | |
| 最高。トルク | 4650 N·m （3427のlbf·ft） | |
| 直径を握って下さい | 121のmm （4.76インチ） | |
| 最高。紡錘の持ち上がる容量 | 150 kN （33720のlbf） | |
| 最高。供給力 | 75 kN （16860のlbf） | |
| 第一次ポンプ パッケージ | ドリルの頭部の回転、主要な起重機、泥ポンプ及びライン ウィンチの運転のための軸ピストン可変的な変位のTriplexポンプ。 | メーカー:DANFOSS第1ポンプ:28.5MPa第2ポンプの150LPM:25MPa第3ポンプの120LPM:25MPaの102のLPM |
| 油圧タンク | 容量 | 420のL （111の米国のガロン） |
| 高く上げます速度（単一ワイヤー）を | 38-70m/min （裸ドラム） | |
| 本管の容量 | 高く上げます力（単一ワイヤー）を | 77kN （17310のlbf） |
| 起重機 | 鋼線の直径 | 18のmm （0.71インチ） |
| 鋼線の長さ | 50のm （164フィート） | |
| 高く上げます速度（単一ワイヤー）を | 164m/min （裸ドラム） | |
| ワイヤー ラインの容量 | 高く上げます力（単一ワイヤー）を | 12 kN （2698のlbf） （裸ドラム） |
| 起重機 | 鋼線の直径 | 6つのmm （0.24インチ） |
| 鋼線の長さ | 1500のm （4920フィート） | |
| マストの高さ | 11のm （36フィート） | |
| 角度を調節するマスト | 0°-90° | |
| 鋭い角度 | 45°-90° | |
| マスト | 供給の打撃 | 3800 mm （150インチ） |
| 滑りの打撃 | 1500のmm （59インチ） | |
| 供給の引き | 15000kg （33075のlb） | |
| 供給推圧 | 7500kg （16538のlb） | |
| 棒の引き | 3mか6m （9.84feetか19.68feet） | |
| 泥ポンプ フィート クランプ | タイプ | 交換ポンプTriplexプランジャー |
| モデル | BW250 | |
| 打撃 | 100mm （3.9インチ） | |
| 出力容積 | 250,145、90、52のL /min （66、38、24、14の米国のガロン/分） | |
| 排出圧力 | 2.5、4.5、6.0、6.0 Mpa （363、653、870、870のpsi） | |
| 規模を締め金で止めること | 穴Ф154mm （6.06インチ）を通した55.5-117.5 mm （2.19-4.63インチ） | |
| 他 | 重量 | 10000のKg （22050のlb） |
| 働く次元（L × Wの×H） | 5652×2130×10200mm （222.5×83.9×401.6インチ） | |
| 輸送次元（L × Wの×H） | 5970×2130×2730mm （235×83.9×107.5インチ） | |
| 輸送の方法 | タイヤのタイプ |
