| 起源の場所: | 中国 |
| ブランド名: | SINOCOREDRILL |
| 証明: | ISO9001 ,CE |
| モデル番号: | CR20 |
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 標準的な輸出パッケージ |
| 受渡し時間: | 3か月 |
| タイプ: | 完全な油圧表面のコア試すいの装備 | モデル: | CR20 |
|---|---|---|---|
| エンジン: | カミンズ QSLB8.9 (EU ステージ IIIA) | 鋭い容量: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| 輸送寸法: | 6250×2240×2480mm | 重さ: | 13500kg |
| ハイライト: | 表面セットコアドリルリグ,242kw コア・ドリル・リグ,8.9Lコアドリルリグ |
||

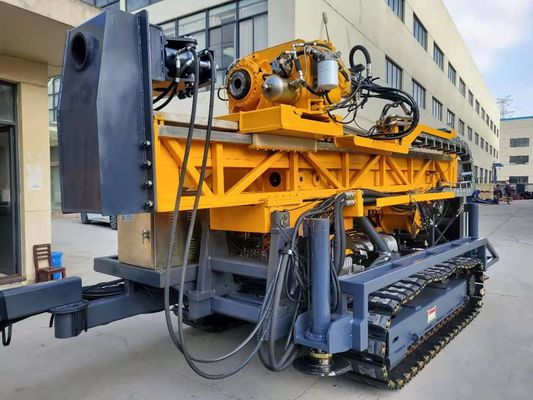

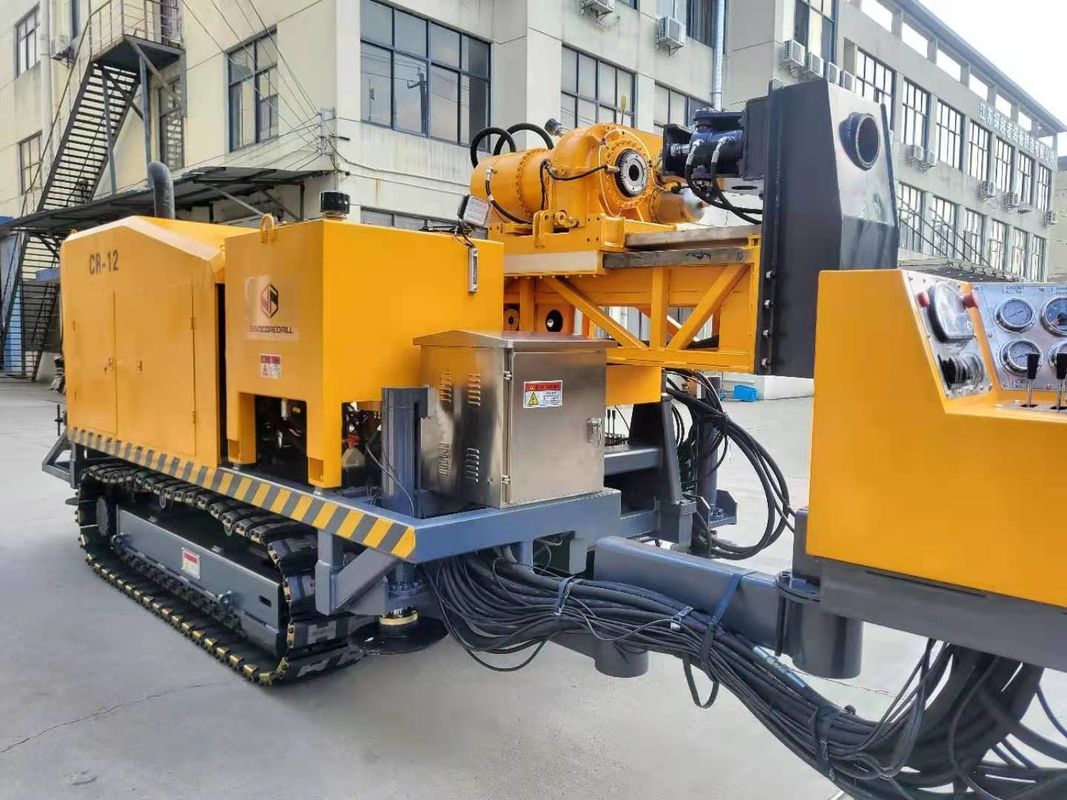

CR20 0° - 90° 242kw 8.9L NQ 2250m 深岩形成表面セット フル水力コアドリングリグ
HYDX-6の先端機器を更新する 掘削機
CR series core drill rig is a new type of full hydraulic core drilling machine designed and manufactured by our factory based on years of experience in geological exploration and the current market and users’ most requirements この機械は,平坦,丘陵地形,高温,冷たいエリアの環境下での作業に使用されます. メインマシンは,自走のシャシークローラー,エンジンパワー,泥ポンプ,リンチやその他の統合構造プラットフォームトラック構造もカスタマイズできます. 主に金属と非金属固体鉱物調査と探査に使用されます. さらに,エンジニアリング地質学探査にも使用できます.水質地質調査石油・ガス鉱山の偵察・探査,水井の掘削など.リグは合理的な配置,コンパクトな構造,優れた性能,シンプルな操作,便利なメンテナンスを備えています.それは理想的なコアリング掘削機器です.
|
ディーゼルエンジン |
モデル | カミンス QSLB8.9 (EUステージIIIA) | ||||||
| 移動 | 8.9L | |||||||
| パワー | 242kW (325HP) | |||||||
| 定数RPM | 2100回転/分 | |||||||
|
掘削能力 |
BQ | 2850m | ||||||
| NQ | 2250m | |||||||
| 本部 | 1850m | |||||||
| PQ | 1350m | |||||||
|
ドリルヘッド |
ローテーションモーター |
2速液圧モーター 製作者:ドイツのレックスロス |
||||||
| RPM |
3シフト ステップレスの変更: 0-1250 RPM |
|||||||
| 割合 |
第8回2:1 2つ目4つ目2:1 3つ目:1 |
|||||||
| ヘッドオープナー |
水力駆動で横滑り道 |
|||||||
|
液体チャック (PQ) |
294000N 水力的に開け,ディスクスプリングクランプ,通常はC型閉鎖式 294000 N の軸承容量 |
|||||||
| マックス トーク | 7550 N·m | |||||||
| 直径を保持する | 121mm | |||||||
| マックス スピンドルの持ち上げ能力 | 320 kN | |||||||
|
マックス 給餌力
|
140 kN | |||||||
|
主要ポンプ
|
液圧ポンプ: 軸活塞変位 トリプレックスポンプ ロータータ,リッチ泥ポンプとレベルジャックの駆動 負荷感知システムで |
プロデューサー:デンマークのダンフォス 第1ポンプ:380LPM 35MPa 第2ポンプ: 31.5MPa で 260LPM 第3ポンプ: 31.5MPa で 130 LPM |
||||||
|
水力タンク |
容量 | 500 L (111 US ガロン) | ||||||
|
メインホイストの容量 |
上げ速度 (単線) | 0〜80m/min (裸のドラム) | ||||||
| 引き上げ力 (単線) | 160 kN | |||||||
| 鉄線直径 | 26~28mm | |||||||
| 鋼鉄ワイヤの長さ | 55m | |||||||
|
ワイヤリーホイストの能力 |
引き上げ力 (単線) | 15 kN ((3372 lbf) (裸のドラム) | ||||||
| 鉄線直径 | 6mm (0.24インチ) | |||||||
| 鋼鉄ワイヤの長さ | 3200m | |||||||
|
マスト |
マストの高さ | 9.5m | ||||||
| マストの調整角度 | 0°°90° | |||||||
| 掘削角度 |
横から45°から90°垂直下
|
|||||||
| 食事 ストロック | 3700mm | |||||||
| 滑り筋 | 1000 mm | |||||||
| フィード・プル | 32トン | |||||||
| 給餌推力 | 14トン | |||||||
| 棒を引っ張る | 3mまたは6m (9.84フィートまたは19.68フィート) | |||||||
|
泥ポンプ |
タイプ | 反向ポンプ 三重ポンプ | ||||||
| モデル | BW500 | |||||||
| 脳卒中 | 110mm (4.3インチ) | |||||||
| 生産量 | 500L/分 | |||||||
| 放出圧 | 8.0 Mpa | |||||||
| フットクリップ | 固定範囲 |
55.5-118mm フ165mmの穴を通る |
||||||
|
ほか |
体重 | 13.50トン | ||||||
| 輸送の次元 | 6250×2240×2480mm | |||||||
| 輸送方法 | スチールクローラー | |||||||
|
主要な輸入部品の詳細
|
||||||||
| 1 |
ローテーションモーター |
ドイツ レックスロス GmbH |
1 | A6VM160 | ||||
| 2 |
水力ポンプ |
ダンフォス株式会社 |
3 | |||||
| 3 |
メイン制御バルブ |
ダンフォス株式会社 |
2 | PVG100,PVG32-2 | ||||
| 4 |
メインリッチモーターの減速機 |
ドイツ レックスロス GmbH |
1 | |||||
| 5 |
副用リッチモーター |
アメリカン・イートン・コーポレーション |
1 | |||||
| 6 |
クローラー・トラック・ドライブ・モーター |
韓国・ジジン・ハイドラウリック・コー., Ltd |
2 | |||||
| 7 |
弾性結合 |
ドイツの会社KTR |
1 | |||||
| 8 |
ディーゼルエンジン |
ドンフェング・カミングス・パワーC |
1 | |||||
| 9 |
泥ポンプ |
江苏エレファント機械株式会社 |
1 | BW320 | ||||
| 10 |
液圧クランプ |
自己生産 |
1 | |||||
| 11 |
井戸頭ホルダー |
自己生産 |
1 | |||||
| 12 |
操作プラットフォーム |
自己生産 |
1 | |||||
| 13 |
クローラー・シャシー |
自己生産 |
1 | |||||
| 14 |
マスト (望遠鏡) |
自己生産 |
1 | |||||
| 15 |
ドリルヘッド |
自己生産 |
1 | |||||
| 16 |
上部と下部の集中装置 |
自己生産 |
2 | BQ,NQ,本部 | ||||
| 17 |
ドリルヘッドの口腔 |
2 | BQ,NQ,本部 | |||||
| 18 |
井戸頭保持器の口腔 |
2 | BQ,NQ,本部 | |||||
| 19 |
保護装置 |
自己生産 |
||||||
| 20 |
補助支援 |
1 | ||||||
| 21 |
機械用アクセサリー |
自己生産 |
1 |
シールリング,スリッパー泥ポンプの部品,道具など |
||||
