起源の場所: | 中国 | タイプ: | フルハイドロリック・ドリリング・リグ |
---|---|---|---|
装備力: | クボタディーゼルエンジン V1505T 3x31.5kw/3000rpm | 掘削深さ: | 300-800m |
体重: | 3165kg | 最高のトルク: | 700Nm |
最大速度: | 1800rpm | 適用される産業: | 建設工事,エネルギー・鉱業,食品・飲料工場,機械修理工場,製造工場 |
ハイライト: | ポータブル フルハイドロリックコアドリル,軽量 核ドリルリグ,簡単 核掘削装置を組み立てる |

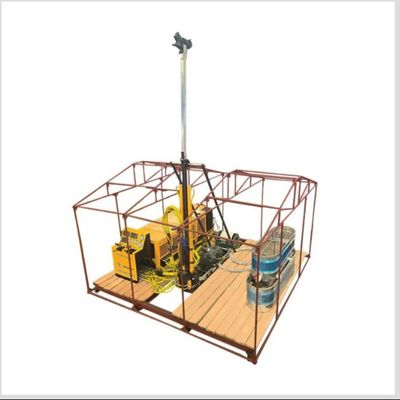

HP-8 軽量で組み立てが容易なポータブルフル水力掘削リグ
製品紹介:
フル水力掘削装置は,主に井戸,灌輸井戸,地下水温ポンプ井戸,他の目的の掘削孔,特に山や岩石形成井戸の掘削に使用されます.リグは,異なる層で掘削することができます.
主要な特徴
テクニカルパラメータ
名前 | パラメータ | |
掘削深さ | BTW ((59.56/42.1mm) | 800m |
NTW ((75.31/56.1mm) | 600m | |
HTW ((95.57/71.1mm) | 300m | |
掘削棒の長さ | 1.5m | |
コアリング長さ | 3m | |
リグパワー
|
クボタディーゼルエンジン V1505T 3x31.5kw/3000rpm | |
パワーヘッド - トップドライブ | 最大トルク | 700Nm |
最大速度 | 1800回転/分 | |
給餌ストロック | 1.83m | |
引き上げ力/給餌力 | 60KN/30KN | |
液体リッチ | 平均速度 | 160m/min |
持ち上げ力 | 800kg | |
ワイヤロープ直径 | 8mm | |
ワイヤロープ容量 | 850m | |
給餌 梁 と マスト | 掘削船の総高さ 90° | 5m |
掘削角度 | 30° ∼90° | |
形 と 重さ | 機械の面積 | 4mX4m |
テント エリア | 4.3mX4.3m | |
総重量/最も重いモジュール | 3.2トン/260kg | |
重要な部品のサプライヤー | ディーゼルエンジン | キボタ - 日本 |
ギアポンプ | ダンフォス - デンマーク | |
動力ヘッドモーター | ボムケ - ドイツ | |
リンチモーター | ダンフォス - デンマーク | |
泥ポンプ | 象 - 中国 | |
水力制御バルブ | パーカー - アメリカ合衆国 | |
液体プラグバルブ | 太陽 - アメリカ |
寸法 と 重さ
名前 |
寸法 (輸送寸法) 長さ × 幅 × 高さ (mm) |
量 |
体重 (kg) |

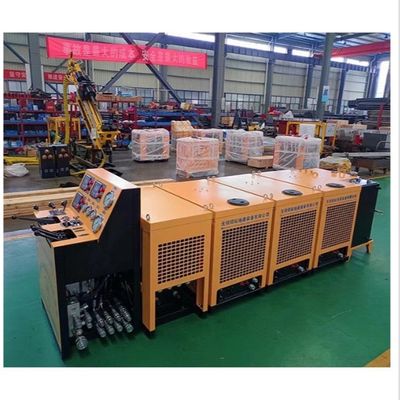

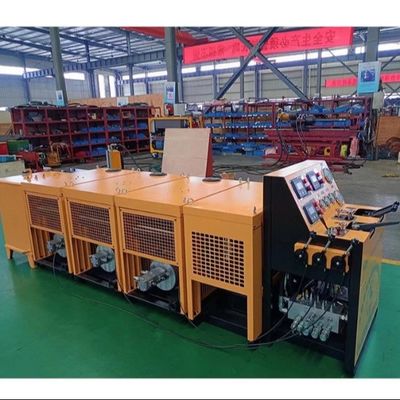

制御ユニット | 790×560×1100 | 1SET | 190 |
ディーゼルユニット (油冷却液を含む) |
950×605×882 | 3セット | 260×3=780 |
燃料タンク (ディーゼルを除く) |
890×520×860 | 1SET | 180 |
水力タンク (水力オイルなし) |
945×505×882 | 1SET | 165 |
泥ポンプ | 690×640×350 | 1SET | 175 |
液体リッチ 8mmのワイヤロープを含む 850m) |
770×525×395 | 1SET | 215 |
フレーム (マストチューブを含む,外れる) |
2760×500×400 | 1SET |
300 (重さは300個を超えない) |
保持器 | 390×240×400 | 1SET | 90 |
下のフレーム | 4000×100×100 | 8pcsHビーム | 68×8=544 について |
テント用部品 | 4300×700×300 | 1セット |
200 (重さは20個を超えない) |
委員会 | 4000×200×40 | 17PCS | 16x17=272 とすると, |
ストラット部品 | Φ55*900 | 1SET |
54 (最も重い部分は7を超えない) |
総重量 | 3165 |
