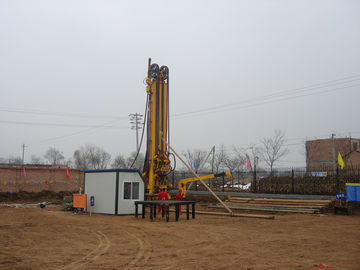

CBM の方向油圧掘削装置/採鉱の掘削装置、高性能
ñ /
MOQ
Directional Hydraulic CBM Drilling Rig / Mining Drilling Rig , High Performance
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: SINOCOREDRILL
証明: CE
ハイライト:

hydraulic drilling rigs

,

truck mounted drill rig

お支払配送条件
パッケージの詳細: 海配信パッケージ
受渡し時間: 30日
支払条件: T/T
供給の能力: 詳細な順序に基づいてください。
仕様
製品名: CBM の掘削装置
タイプ: ロータリー掘削リグ
力のタイプ: ディーゼル
アプリケーション: 石油およびガス、geothermy、explotation および鉱山
エンジン力: 275kw
評価されるトルク: 34000N·m
製品の説明

CBM の方向油圧掘削装置/採鉱の掘削装置、高性能





Ⅰ。ドリル容量



1. Φ89 mm のドリル棒

ドリルの深さ: 3200 の m

2. Φ114 mm のドリル棒

ドリルの深さ: 2200 の m

3. Φ127 mm のドリル棒

ドリルの深さ: 1600 の m

Ⅱ。 主要な機械力
Weicai のディーゼル機関が装備されている主要な機械。
エンジン力: 275KW 回転速度: 2200r/min
主要な機械は二重権力機構の 2 つのディーゼル機関によって採用されます。
総力: 550KW
最大流率: 近いタイプ油圧装置のための 560L/min。
最大流率: 開いたタイプ油圧装置のための 630L/min。

Ⅲ。 ドリルの頭部
調節可能な 2 つの速度の低速高いトルク油圧ポンプの採用では、steplessly。
評価されるトルク 34000N·m の回転速度 85r/min は、調節可能 steplessly 促進します
評価されるトルク 17000N·m の回転速度 170r/min は、調節可能 steplessly 促進します
装備は反対の拘束のトルク 42000N の Franch でなされるセットの Poclain 4 つの油圧モーターを採用します·m.
上の運転を用いるドリルの頭部に採用されるファースト ギヤの減少; 空の紡錘は構造を弱めるばねが付いている浮遊構造を採用するΦ75 mm の直径にあります。
ドリルの頭部の振動角度は 0-45° であり、横の移動打撃は 0.75m です。
ワイヤーで縛られた方向制御システムは方向変更斜面鉱山の訓練のための紡錘に取付けられます。

Ⅳ。 掘削装置の推圧そして引き力
持ち上がる容量: 機械は 75 トンに最高あります。 35m/min の最も高い持ち上がる速度の持ち上がる容量、
速度は stepless 調節可能です。
供給力: 機械は 16 トンに最高あります。 110m/min の高い送り速度の供給力、
速度は stepless 調節可能です。
2 本のオイル シリンダーは最高との押し出し、引きのために一緒に採用されます。 打撃に 11.8m 与え及び引っ張ります。

Ⅴ。 手錠
構造を締め金で止めるオイル シリンダー オープン タイプのバットはトルク 100000 N を離れて最高にねじで締めを達成するために採用されます·トルク 50000 N で m そして最高にねじで締まること·m.

Ⅵ。 ブロックの固定
最も大きい開始 dia はΦ650 mm です。

Ⅶ。 油圧ウィンチ
主要なウィンチ:
最高の持ち上がる容量: 3 トン(裸ドラム)
鋼線 dia: 10mm
ロープ容量: 120m
最高の持ち上がる容量は 60m/min のそれです stepless shiftable です。

補助ウィンチ:
最高の持ち上がる容量: 1.5 トン。 (裸ドラム)
鋼線 dia: 8mm
ロープ容量: 1500m
単一ワイヤー持ち上がる速度は 0-280m/min です、stepless 調節可能上昇のために使用されてであり、
そして装置を検出する台紙。

Ⅷ。 他
1.泥ポンプ
stepless 調節可能な流動度と運転されるそれは油圧です。
0-600L/min および最高圧力の最大流率は 10 MPa です。
泡ポンプの 2.Flow 率: 0-1L/min
潤滑ポンプの 3.Flow 率: 0-15L/h
4.シャーシ:
3km/h.で最高速度との二段変速式で走行する採用されたクローラー タイプのシャーシ。
5.ディーゼル タンクの上:  700L
6.Hydraulic オイル タンク:  800L
7.Dimensions (L*W*H):  12500mm*3200mm*3400mm
8.Overall 重量:  38 トン
