商品の詳細:
|
タイプ: | 完全な油圧表面のコア試すいの装備 | モデル: | Cr12 |
---|---|---|---|
エンジン: | Cummins QSB6.7 (EUはIIIAを上演します) | 鋭い容量: | BQ 1350M NQ 1050M HQ 720M PQ 470M |
輸送次元: | 5980×2240×2480mm | 重量: | 8200のKg |
ハイライト: | 穿孔機の装備,ダイヤモンドのコア試すい |

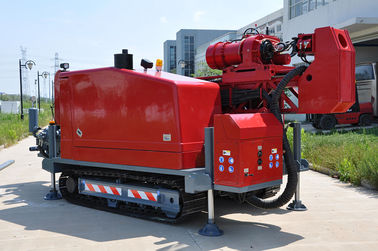

CR12 1200mの十分に油圧表面のコア試すいの装備のCumminsのディーゼル機関153kW (205HP)
Sinocoredrillのグループ提供されるHYDX-5Aの高度装置を更新して下さい。
1.Slippageタイプ力の頭部は側面に、中心および催し、持ち上がる仕事を取ること容易相殺することができます。
マストの主要なウィンチの2.Mountingは穿孔機の装備の振動を最小にします。
3.The望遠鏡のマストは訓練の信頼性を保障します。鋭いマストの下側の端は付加的な安定性を提供するあいている間地上の表面を固定します。交通機関がより多くの安全のための装備の重心にマスト動かすことができる間。
チャックおよび油圧開始ばねの最後の機能の4.Patented顎はフェイルセーフ動作を保証します。ばねクランプおよびディスクはクラッチのドリル棒をしっかりチャックで取り付けます。水圧シリンダからのディレクト・ドライブが付いているドリルの頭部は鋭いプロセスの間に圧力増加か減少とあいている間安定性を、また圧力規則とより正確、信頼できる保障します

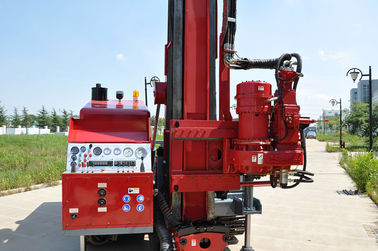

5.The操作盤はオペレータに付加的な安全を提供する非固定制御ジョイスティックが装備されています。摩擦ダンパーおよび非固定の起重機のジョイスティックが付いているあくおよび回転ジョイスティックは便利および安全な操作を提供します。油圧オイルの低レベルのための自動警報機能があります。
シリンダーを上げる6.DUALマスト
マストを置く場合の高められた安全のための相殺弁によって装備されている。
7.SELF含まれていたオペレータ窓ガラス
簡単な油圧装置は作動し易く、維持し易く上昇に転位のレバーは付加的なオペレータ安全を提供します。
8.SIMPLE油圧DESING
PTO主導の補助ポンプを搭載するDiredつながれた油圧ポンプは容易な維持を可能にします。
9.SOLID格子マストの設計
堅い設計は最も堅い条件の下で優秀な性能および信頼性を提供します。
10.NITRO-CHUCK
油圧開いた/ばね近い機能の特許を取られた窒素のガスばねの顎フェイルセーフ動作を保障します。
ディーゼル機関 | モデル | Cummins QSB6.7 (EUはIIIAを上演します) |
変位 | 6.7L | |
力 | 153kW (205HP) | |
評価されるRPM (出荷時設定) | 2000rpm | |
鋭い容量 | BQ | 1350のm |
NQ | 1050のm | |
HQ | 720のm | |
PQ | 470のm | |
ドリルの頭部 | 回転モーター |
二段変速式油圧モーター 生産者:ドイツのRexroth |
RPM | 3つの転位のステップより少ない変更0-1250 RPM | |
比率 |
第1 8.276:1 第2 4.164:1 3nd 1:1 |
|
ヘッド オープナ | 横に油圧ドライブとの方法を滑らせること | |
油圧チャック(PQ) |
水力で、締め金で止めるディスクばね開けられる普通Cの閉鎖したタイプ 228000 Nの軸収容力 |
|
最高。トルク | 4750 N·m | |
直径を握って下さい | 121のmm | |
最高。紡錘の持ち上がる容量 | 220 kN | |
最高。供給力 | 110 kN | |
第一次ポンプ
|
油圧ポンプ: 回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。 システムを感じていて負荷が。 |
生産者:デンマークのDanfoss 第1ポンプ:31.5MPaの260LPM 第2ポンプ:28MPaの130LPM 第3ポンプ:28MPaの130のLPM |
油圧タンク | 容量 | 420のL (111の米国のガロン) |

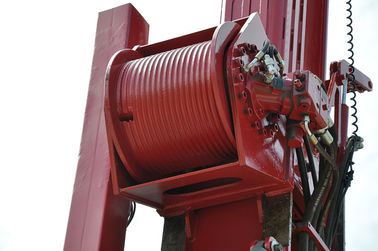

主要な起重機の容量 | 高く上げます速度(単一ワイヤー)を | 0-80m/min (裸ドラム) |
高く上げます力(単一ワイヤー)を | 800kN | |
鋼線の直径 | 22のmm (0.86インチ) | |
鋼線の長さ | 45のm | |
ワイヤーラインの起重機の容量 | 高く上げます力(単一ワイヤー)を | 15 kN (3372のlbf) (裸ドラム) |
鋼線の直径 | 6つのmm (0.24インチ) | |
鋼線の長さ | 1600のm | |
マスト | マストの高さ | 9.5 m |
角度を調節するマスト | 0°-90° | |
鋭い角度 |
横への90ºverticalを離れた45º
|
|
供給の打撃 | 3650のmm | |
滑りの打撃 | 1500のmm | |
供給の引き | 18000kg | |
供給推圧 | 7500kg | |
棒の引き | 3mか6m (9.84feetか19.68feet) | |
泥ポンプ | タイプ | 交換ポンプTriplexプランジャー |
モデル | BW250 | |
打撃 | 110mm (4.3インチ) | |
出力容積 | 250,180,122のL /min | |
排出圧力 | 5.0、6.0、8.0 Mpa | |
フィート クランプ | 規模を締め金で止めること |
55.5-118 mm 穴Ф165mmを通して |
他 | 重量 | 8200のKg |
輸送次元(L × Wの×H) | 5980×2240×2480mm | |
輸送の方法 | 鋼鉄クローラー |
