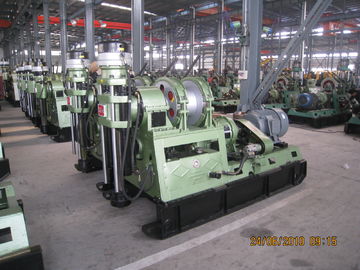

600mの鋭い深さの小さいコア試すいの装備XY-2B

XY-2コア試すいは地質企業のユーザーそして開発両方の増加する要求に応じるために開発される新しい掘削装置です。それは地質工学、水文地質学の井戸および大き直径工学に適用されます。その穴あけ工具は主にダイヤモンドおよびタングステンひっくり返された物です。

XY-2ダイヤモンドの中心の装備は軽量および運び易いです。それはDeutz F3L 912のディーゼル機関を採用しますまたは22KW電動機および速度範囲は広いです。ロープの整理のおかげで、ウィンチ絡み合うロープを避け、摩耗を減速できます。従って高速レベルで動くとき、伝達ベルトはダイヤモンドの中心の装備に不均等な形成で柔らかく損傷および機械的障害の危険を減らさせます。

指定
1.鋭い容量

2. 回転子

3. 起重機
容量（ロープの単一第3）を高く上げること:31300、12600、8800 N （7034、2831、1978のlbf）
ワイヤー ロープ（第3ロープ）の持ち上がる速度:0.64 1.05、1.6、2.3 m/s （2.1、3.44、5.25、7.54 inch/s）
ワイヤー ロープdia.:12.5 mm （0.49インチ）
ダイヤモンドの中心の装備のドラムdia:194のmm （7.64インチ）
ブレーキ縁dia.:360のmm （14.17インチ）
ドラム長さ:150のmm （5.91インチ）
ブレーキ帯域幅:-90のmm （3.54インチ）
ドラム容量:80のm （262.4feet）
4.走行装置
ダイヤモンドの中心の装備の引き込みシリンダー打撃:600のmm （23.62インチ）
掘削装置と穴間の間隔:420のmm （16.54インチ）
5.加圧システム
シリンダーI.D。:70のmm （2.76インチ）
シリンダー棒dia:35のmm （1.38インチ）
最高。ダイヤモンドの中心の装備の圧力:45 KN （10116のlbf）
最高。持ち上がる力:60 KN （13488のlbf）
シリンダー打撃:550のmm （21.65インチ）
6.油ポンプ
タイプ:CBF-E416-ALのダイヤモンドの中心の装備
変位:16のL /min （4.22米国のガロン/分）
速度（r/min）:1500
働き圧力:8 Mpa （1160のpsi）
最高。圧力:20 Mpa （2901のpsi）
7.ドリル棒
（1）六角形のケリー:Φ89×79 mm、Φ76×66 mm、Φ60×53 mm
（Φ3.50×3.11インチ、Φ3.0×2.60インチ、Φ2.36×2.09インチ）
（2） Φ89 mm、Φ71 mm、Φ50のmm （Φ3.50インチ、Φ2.80インチ、Φ1.97インチ）
8.力エンジン
ディーゼル機関Deutz F3L 912 28KW （37.5HP）を搭載するダイヤモンドの中心の装備1500のrpm
電気モーターY180L-4 22KW （29.5HP）が付いているダイヤモンドの中心の装備1470のrpm
9.次元（L×W×H）:2177×950×1863 mm （85.71×37.40×73.35インチ）
10.ドリルの重量（電源装置なしで）:約1300のkg （2867のlb）
